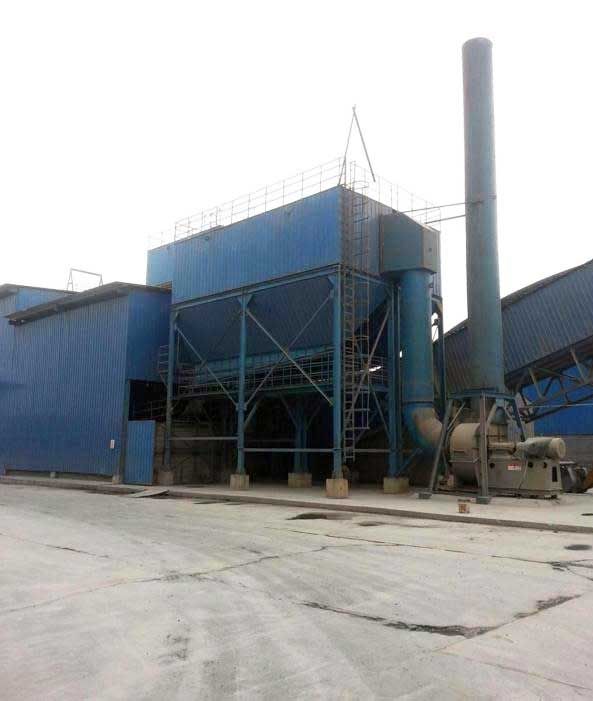

山东滨州锅炉脉冲袋式除尘器安装案例参考

滨州锅炉脉冲袋式除尘器是由我公司自主研制的新型高效脉冲喷吹袋式除尘技术，主要应用于粉尘、烟气除尘。其中关键部件(如：滤袋、电磁脉冲阀)均为先进的材料,具有滤袋寿命长、清灰效果好等优点。以PLC为核心、带有触摸屏的自动控制系统,有手动和自动控制功能,可对袋式除尘器清灰、温度、排灰等自动检测和控制；同时，当烟气超温等非正常工况时，控制系统能自动报警。本袋式除尘器的结构特点：设置气流缓冲均匀分配，侧向进风，小口径滤袋，独特的文丘里结构等；另外，设备占地小，全自动控制，运行稳定可靠。

滨州锅炉脉冲袋式除尘器采用先进的触摸屏＋PLC可编程序控制装置，有手动和自动控制功能,可对袋式除尘器清灰、温度、排灰等自动检测和控制；同时，定时或定阻分室轮换自动喷吹清灰，清灰彻底。本袋式除尘器的结构特点：设置气流缓冲均匀分配，侧向进风，小口径滤袋结构等；另外，设备占地小，全自动控制，性能稳定，实现达标排放，取得良好效果。

滨州锅炉脉冲袋式除尘器基本结构形式

该系列收尘设备为外滤式分室全钢结构，它由箱体、袋室、排灰装置及脉冲喷吹清灰控制系统组成。

2.1、箱体：即净气室，包括换袋检修门，每个室均设有一个提升阀，以切断过滤烟气，实现离线清灰；

2.2、袋室：即过滤室，包括花板、滤袋组件、含尘气体进口，净化气体出口（煤粉型还设防爆门）；

2.3、排灰系统：包括排灰阀、灰斗、输送装置；

2.4、脉冲清灰控制系统：包括脉冲阀、电磁阀、气缸组件、压气管路、储气包及电控柜
