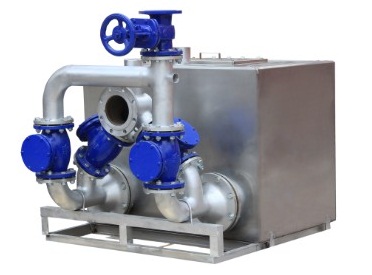

WTJ型污水提升设备-内置式 内置式污水提升设备是指将潜水排污泵安装在箱体内部，避免意外来水造成水泵烧坏。 地下室污水排放问题的提出： 当地下室污水不能依靠重力注入室外污水管网中去时，传统的解决方法是在地下室设置集水池（箱）配以污水泵。然而，这种污水压力排放形式存在诸多弊端，如污水中的杂物极易造成堵塞，必须定时清掏或粉碎，即便如此，也很难避免排污泵因堵塞而损坏，而清掏过程中污水及杂物所散发的臭味污染周围环境更是令人难以接受。 今誉源地下室污水提升设备的特点是将“过滤”和“反冲洗”同时引入污水排放设备，“过滤”是将杂质和固体颗粒挡在集（污）水箱和提升泵之前，从而避免“堵塞”的发生。污水提升泵的压力外排水反方向通过过滤器，又起到“反冲洗”过滤器的作用，使过滤器内表面的杂物和固体颗粒脱落下来，随压力水流带出箱外，排入室外排水检查井。污水泵提升一次污水，就对过滤器内的杂质和固体颗粒及沉淀物反冲洗和带走一次，使杂质和固体颗粒不会堆积在过滤器表面和沉淀、漂浮在集（污）水箱内。 一、适用范围 建筑物地下室（如地下商场、地下车库）卫生间普通生活污水排放。也可用于地铁、地下过街通道或室外小型无人值守污水泵坑（池）的污水提升排放。不适用于固体悬浮物含量过高的泥水、流动不畅、酸碱性废水（PH值范围在4~10以外），以及水温超过40℃水的提升与排放。对于餐厅厨房的含油污水和浴池含毛发废水，必须在进行隔油和去除毛发处理后才能使用。 二、适用条件 1、普通生活污水的提升。对于新建建筑物，使用前必须清除污水管道内的建筑垃圾。 2、污水的PH值范围4~10。 3、污水的温度不超过40℃。 三、原理介绍 全自动地下室污水排放专用设备主要有集（污）水箱、提升泵、辅助排污泵、控制柜以及相应的过滤器、管道、阀门等组成。下图为全自动污水排放专用设备双泵设备（一用一备）时系统原理示意图。 当污水进水时，通过止回阀1（2）、过滤器1（2）及水泵1（2）进入集水箱，此时止回阀3（4）是关闭的，随着污水的进入，集水箱内污水水位的升高，当达到设定的水泵1开启水位时，水位计给出信号，通过控制柜使水泵1启动排水，此时带压的污水反向通过过滤器，对过滤器起到反向冲洗作用，在水压力下止回阀1关闭，打开止回阀3将污水排至室外。此时若仍有进水，仍可通过打开止回阀2、过滤器2及水泵2进入集水箱，不影响水泵1提升污水。当集不箱内污水减少、水位下降到设定的低水位时，水位计将信号传送到控制柜，指令提升泵1停止运行。 控制柜内已设定程序，提升泵1和提升泵2互为备用、自动交替转换开停，全自动运行无须专人看管。当设备出现故障时，报警系统会自动启动，报警指示灯闪烁，同时发出报警声提醒用户。另外，控制柜上还设有手动操作系统，可在现场手动应急启停水泵。
原理示意图 设备除双泵配置外，还有单泵和四泵配置。单泵配置不设备用泵，故只限于地下室内污水偶尔排放，排放规律可控制，且污水量必须小于单泵提升能力的场所。四泵配置是提升泵二用二备，适用于污水峰值流量较大的情况，因为污水流入集水箱要经过水泵，使其在污水流通截面上受到限制，当配有四泵时其流通截面也相应扩大，接纳的污水流量也相应增加，而且一台提升泵在运行时，不会影响其他三台泵的进水。随着集水箱内水位的升高，在控制柜的控制下，四台泵中最多可有两台泵先、后启动，以满足变化较大的污水流量。四台泵交替使用，互为备用。
|
