OCT/脉冲输出

时差系列、水表和微小流量仪的OCT 输出是电气隔离的集电级开路输出。OCT/脉冲可用于输出累积量信号， 即输出的脉冲个数表示累积量；也可用于输出瞬时流量信号， 即脉冲频率表示瞬时流量。

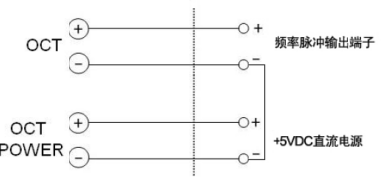

1) 时差系列OCT 输出时差系列OCT 输出可用于累积量脉冲输出或瞬时流量频率输出。 接线图如下：

OCT  输出用于瞬时流量输出时， 输出流量大小与脉冲脉宽成比例关系。通过频率的高低表示瞬时流量的大小。用户可以根据其实际需要自行设置频率信号的频率范围及所表示的瞬时流量的范围。菜单操作： M78  选择“频率脉冲输出”；  M65  设置输出的频率上下限值，范围为0-9999 ，一般设置 为1000-2000  为最佳； M66  设置脉冲频率下限值对应的流量值；M66  设置脉冲频率上限值对应的流量值。

OCT  输出用于累积流量输出时，M78  菜单选择“正累积脉冲输出”，M33  菜单设置最小累积增量。 当累积量每增加仪表设置的最小累积增量，输出一个脉冲。

注意：时差系列OCT  脉冲脉宽为75ms ，因此1  秒内输出不能超过6个脉冲， 否则会丢失脉冲。

2) 水表和微小流量仪系列OCT  输出

水表系列OCT  输出用于累积量脉冲输出。 菜单操作： 菜单CFU  功能第一位数字设置为1 ，打开脉冲 输出；菜单PU ，设置脉冲输出当量，如脉冲输出当量设置为0.01m3 ，即累积量增加0.01m3 ，输出一 个脉冲。

注意：水表OCT  输出使用时，需提供外部12-24VDC  直流电源。

3) 堰槽明渠系列脉冲输出堰槽明渠系列OCT  输出用于累积量脉冲输出。子菜单“其他参数设置” 中选择“脉冲输出设置”，设置脉冲输出 开关、脉宽及间隔时间、脉冲输出对应值(设置输出一个 脉冲对应多少累积流量)
