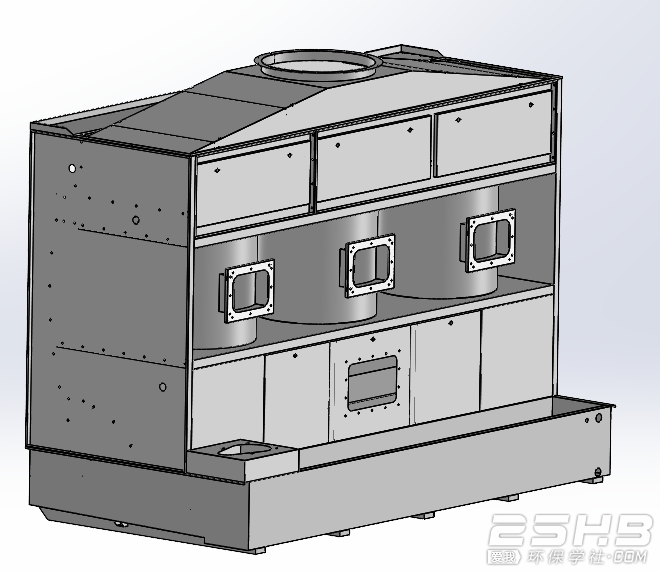

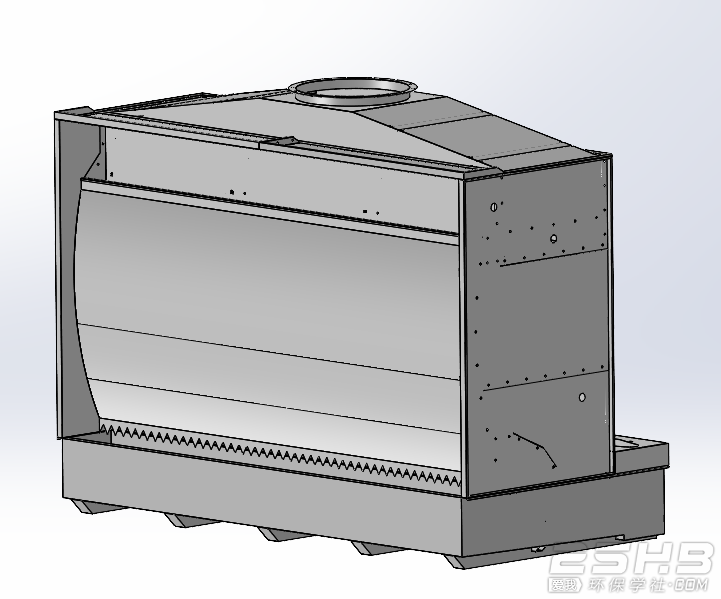

高效三筒气旋喷淋塔水帘柜

17609394 · 发表于 2023-7-23 11:13:33

气旋喷漆柜：漆雾在负压风机牵引力的作用下进入高速旋流导轨装置，漆雾，旋风与水在高速旋转的进行气液乳化反应。气动混流装置的高速运转，使得漆雾与旋转液体混合，在离心力的作用下达到漆、气分离，旋桶内采用水泵循环给水，由安装在隔水层底部水不堵塞的螺旋喷嘴喷出来，漆液分离出来的粉尘颗粒物下沉到水箱底部，分离后的气体进入填充料隔水层，然后进入后段的废气处理设备。经过气旋净化柜处理漆雾净化率高。
下载地址：

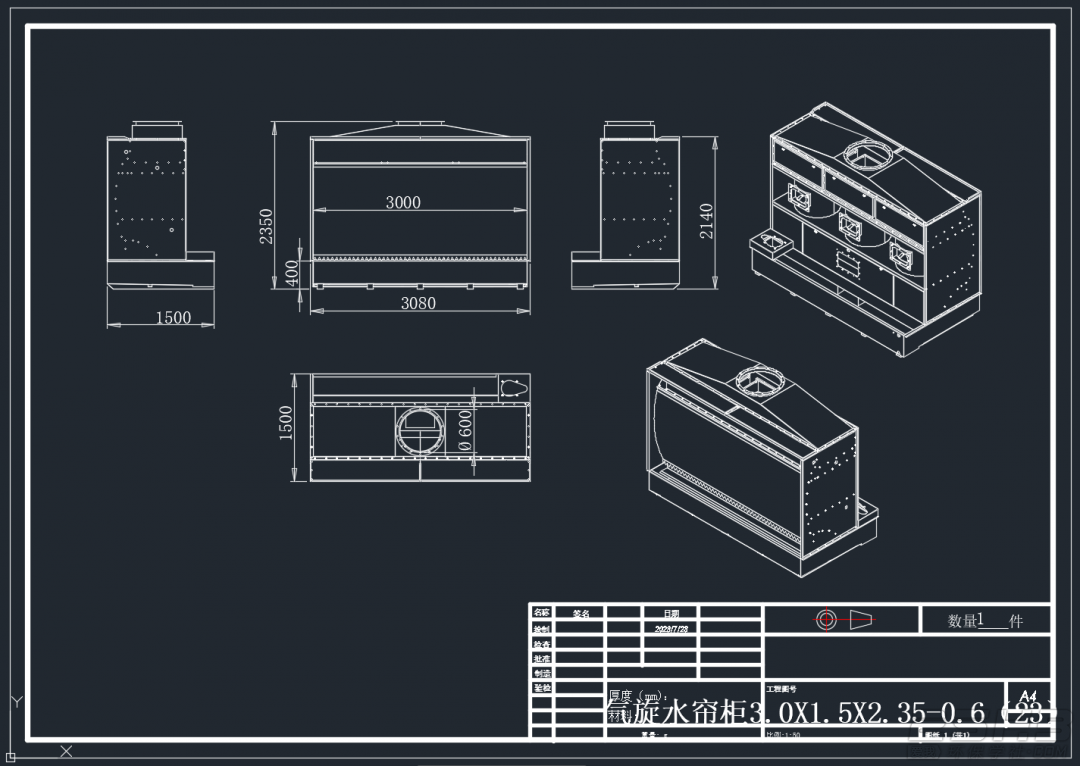

高效气旋水帘柜.DWG ( 大小676.85 KB, 下载18次, 金币 -6 )

一幕春秋1234 · 发表于 2024-7-24 09:01:47

三维图纸有吗？

zhaoke0727 · 发表于 2023-7-23 13:50:00

网站的资料能提高工作效率

acetgcm · 发表于 2024-5-21 09:02:04

谢谢分享，参考学习了

环保工程123 · 发表于 2024-5-22 08:13:27

谢谢分享，参考学习了

zhangxin1289 · 发表于 2024-6-14 08:40:42

谢谢分享，参考学习了

yewuxue · 发表于 2024-6-14 10:41:04

谢谢分享，参考学习了

bochengjie · 发表于 2024-7-24 09:17:25

谢谢分享，参考学习了

sdhz · 发表于 2024-8-25 18:57:04

谢谢分享，参考学习了

18857672503 · 发表于 2024-9-25 21:01:54

我怎么下载不了？

山东小伙 · 发表于 2024-10-5 17:16:24

三维图纸有吗？

1360758980 · 发表于 2024-12-17 15:30:43

谢谢分享，三维图有吗
