20000风量如何选取对应的风机？

问题详情：初级过滤和活性炭吸附，风量20000，管道直径700mm，怎么选取合适的风机？领导说压力应该在2000Pa左右，这个2000没告诉我从何而来，我想知道这个风机选取，压力功率等参数如何确定呢？

补充一下，我的活性炭体积大概是1200 X 1000 X 1000

管道及阻力设计计算工具（含水、气方面）http://www.25hb.com/article-1282-1.html

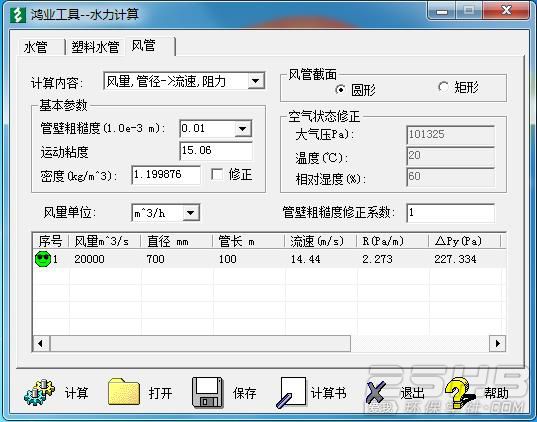

（1）下载【水管、风管沿程阻力计算.exe 】

输入参数，计算出△Py值

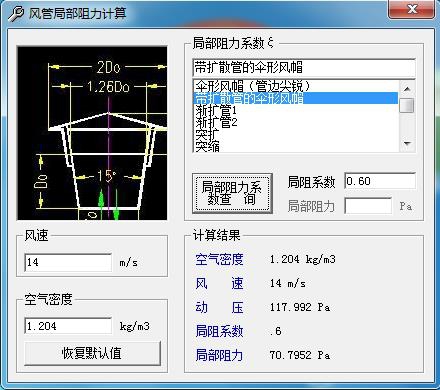

（2）同地方下载【风管局部阻力计算.rar 】

输入参数，计算出所有的局部阻力

（3）活性炭装置阻力可以咨询生产厂家，可参考：活性炭吸附装置设计计算http://www.25hb.com/thread-89101-1-1.html

把（1）、（2）、（3）相加后乘以1.2的系数，就是全风压

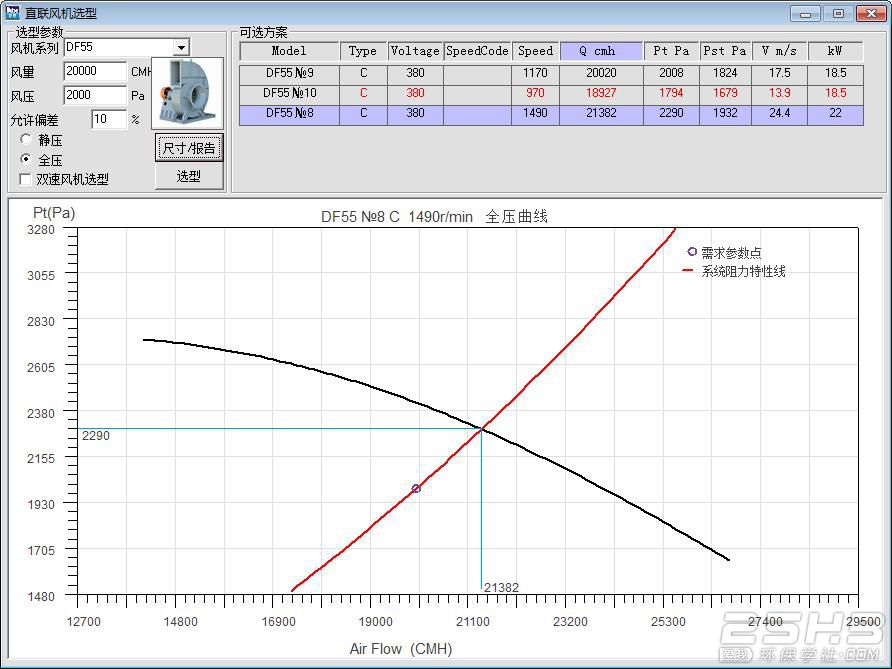

得出了风压，综合需要的风量，再使用【离心风机选型软件】http://www.25hb.com/thread-91997-1-1.html
就会得出推荐的风机选型，根据实际情况选择厂家。

admin 发表于 2023-2-14 17:55
管道及阻力设计计算工具（含水、气方面）http://www.25hb.com/article-1282-1.html
（1）下载【水管、风管 ...

1、我看你风管长度取了100m 实际会有那么长吗？
2、局部风阻的软件无法下载，下载显示缺少文件，无法运行exe
3、软件里的绿色和黄色标注的有什么意义吗？

按照哪个软件去选就行

sd848 发表于 2023-2-15 10:10
1、我看你风管长度取了100m 实际会有那么长吗？
2、局部风阻的软件无法下载，下载显示缺少文件，无法运 ...

我是给你示范，不是给你算，你要根据实际测量或图纸计算！！！

吃饭还要喂到你嘴里

管道及阻力设计计算工具（含水、气方面）  内的所以软件多可以使用

啊 不会用啊

全压=静压+动压，静压大概是300-500（固定的），动压＞风管摩擦阻力+设备阻力，活性炭如果是圆柱形的话按照标准厚度是0.4m，过滤风速0.6m/s，这个阻力大概是600Pa，饱和阻力算1.5倍（考虑到预处理不充分有杂质堵塞产生局部阻力加大），就是1.5×600=900Pa，风量20000m3/h，风管700mm，管内风速是15m/s，这个阻力大概是8Pa/m，假设50m，则风管摩擦阻力为400Pa，加起来就是500+900+400=1800，然后还要乘以一个系数1.1-1.2，那么全压就是1800×1.2=2160Pa，数据是死的人是活的，熟练了基本上都是靠经验。就看着风量和全压去选，功率就的出来了，条件是风量和全压，结果是功率。

13557933238 发表于 2023-4-16 22:59
全压=静压+动压，静压大概是300-500（固定的），动压＞风管摩擦阻力+设备阻力，活性炭如果是圆柱形的话按照 ...

很详细

提醒大家：注册后再绑定QQ/微博，以后登录更方便！

4-72-6C   18.5KW

不明白直连风机和传动风机的区别，如何选型？

风压根据阻力确定吧，下个阻力计算小程序就可以

我有工程在学习，是二级喷淋塔，酸碱废气
也在设备选型中，确定各方参数。学习了，非常有用。

1、静压
就是流体施加于器具表面且与表面垂直的力，在风机中一般由于重力与风扇的推动所造成，可以直接经过测量取得。而在风机的风管中，任何方向的静压值皆为定值且也有正负之分，若静压值为正则表示风管目前正被胀大，若静压值为负则表示风管目前正受挤压。
这个是分类型固定的吗？

我也是正在学习设备选型和各方面参数，正好解决了 非常感谢
