[已经解决] 关于集气罩及风管的风量如何计算?

  [复制链接]
Iasacat 发表于 2022-9-21 13:59:03 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题 · 来自 广东佛山
我想了解一下集气罩到管道到风机的这个过程中的相关公式;来自:25hb.com
例如集气罩进风处的面积与速度之间的关系,最基础的公式Q=SV,我还是知道的,但是这只是理论公式,因为在流量Q恒定的情况下,面积越小速度越快,但现实中却不是如此;
要是面积越小速度也没有变快,反而效率低了很多,风机负压的风量也低了;从这可以发现集气罩的面积速度将与阻力关联,面积小了阻力就大,从而减小速度;但是这个公式我不知道怎么弄;
有心人希望能帮帮忙

精彩评论11

admin 发表于 2022-9-21 16:29:48 | 显示全部楼层 · 来自 浙江杭州
管道三要素:管径、压力、流量,相互制约,缺一不可。
同风压情况下,管道越小,沿层损失越大,风速变小,风量越小。来自:25hb.com
同风量情况下,管道越小,风速变大,沿层损失越大,所需风压越大。
相应的计算资料如下:
废气收集集气罩计算表 http://www.25hb.com/thread-91780-1-1.html来自:25hb.com
集气罩(吸风罩)的集气机理及设计方法 http://www.25hb.com/thread-7467-1-1.html
集气罩及风量设计 http://www.25hb.com/thread-92276-1-1.html
管道及阻力设计计算工具(含水、气方面)http://www.25hb.com/article-1282-1.html

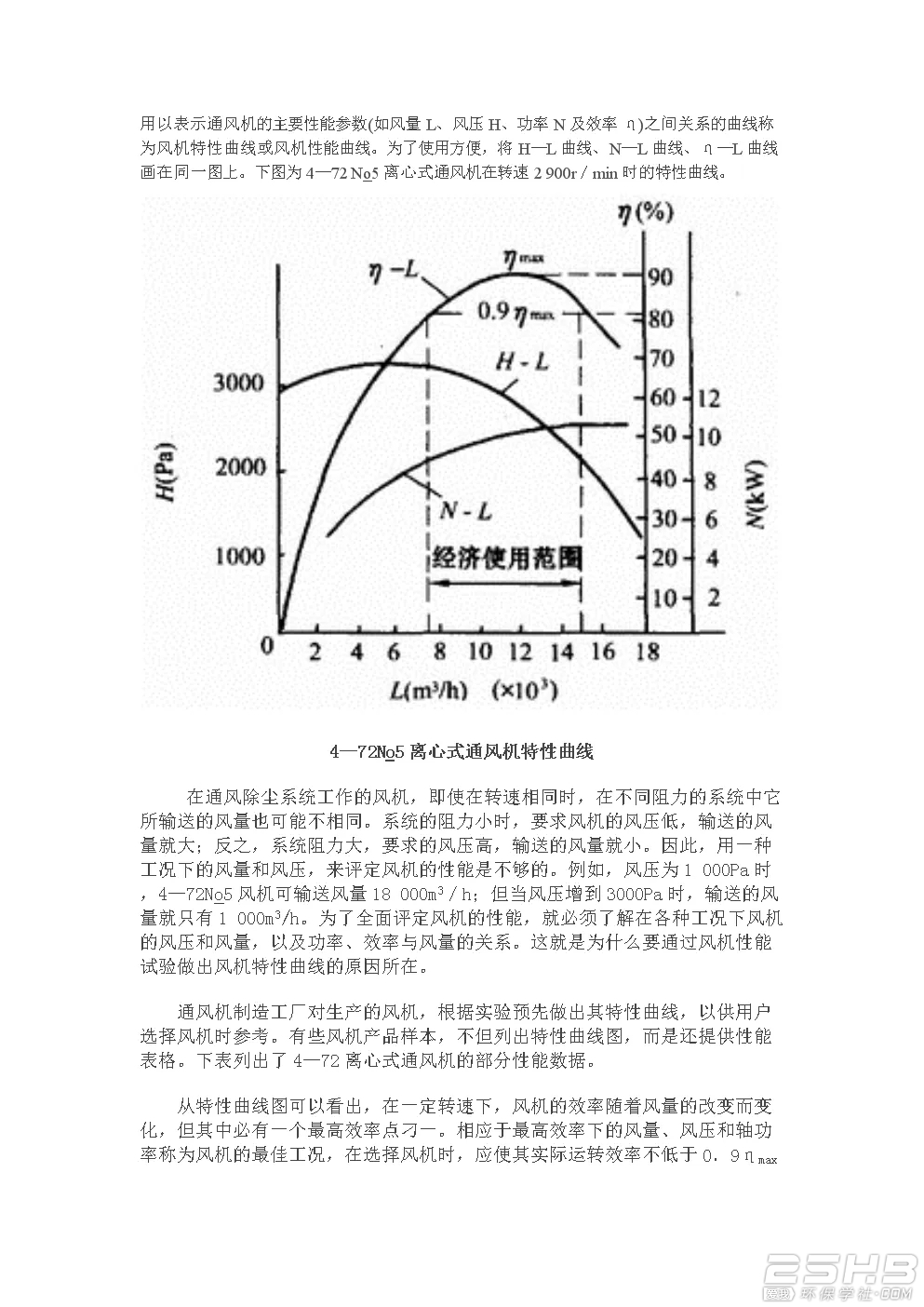

《风机特性曲线》截图 src=http___txt15-2.book118.com_2018_0405_book160104_160103041.png&refer=http__.jpg 来自:25hb.com
来自:25hb.com

回复 支持 1 反对 0

使用道具 举报

tiger555 发表于 2022-9-22 11:45:43 | 显示全部楼层 · 来自 山东潍坊
学习了!!!!
回复 支持 反对

使用道具 举报

courage164 发表于 2022-9-22 13:27:57 | 显示全部楼层 · 来自 贵州贵阳
学习学习!!!!
回复 支持 反对

使用道具 举报

秋冬 发表于 2022-9-22 20:12:59 APP客户端 | 显示全部楼层 · 来自 广东
同款疑问,来学习一下。
回复 支持 反对

使用道具 举报

liqiankou 发表于 2022-9-26 16:49:27 | 显示全部楼层 · 来自 湖南长沙
集气罩大小和离气源点距离有关,设计风速和气质有关
回复 支持 反对

使用道具 举报

xiaoya 发表于 2022-10-18 11:05:27 | 显示全部楼层 · 来自 河北沧州
学习了学习了来自:25hb.com
回复 支持 反对

使用道具 举报

WWM2014 发表于 2022-10-18 11:15:20 | 显示全部楼层 · 来自 湖北黄冈
同一管道内应该是风量相同,风压不同吧
回复 支持 反对

使用道具 举报

 楼主| Iasacat 发表于 2022-11-14 17:02:47 | 显示全部楼层 · 来自 广东佛山
学到了学到了
回复 支持 反对

使用道具 举报

lpb 发表于 2022-11-21 22:43:08 | 显示全部楼层 · 来自 江苏南京
学习了学习了

回复 支持 反对

使用道具 举报

pop小伙 发表于 昨天 09:27 | 显示全部楼层 · 来自 山东青岛
来自:25hb.com
学习了学习了来
回复 支持 反对

使用道具 举报

15009620398 发表于 昨天 11:38 | 显示全部楼层 · 来自 甘肃兰州
按顶吸式和侧吸式公式计算,一般含尘低时风速取较大值
回复 支持 反对

使用道具 举报
