电缆选型参考表，超全整理！

一、常规电缆的型号、名称及用途

二、特种电缆的型号、名称及用途

注：1. X-表示常规的电缆型号。2. 特种电缆型号表示方法是在常规电缆型号前加特种电缆的表示符号。例：特种电缆低烟无卤阻燃交联聚乙烯绝缘电力电缆，就表示为WDZR-YJV。三、电缆的生产范围及结构尺寸

2 D$ ~9 C4 J8 e* n  |* {0 `+ M

1 0.6/1kV 聚氯乙烯绝缘阻燃和非阻燃电力电缆结构尺寸及载流量

8 ^" J; l- R! }( W

1、0.6/1kV 单芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

2、0.6/1kV 2芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆

3、0.6/1kV 3芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力

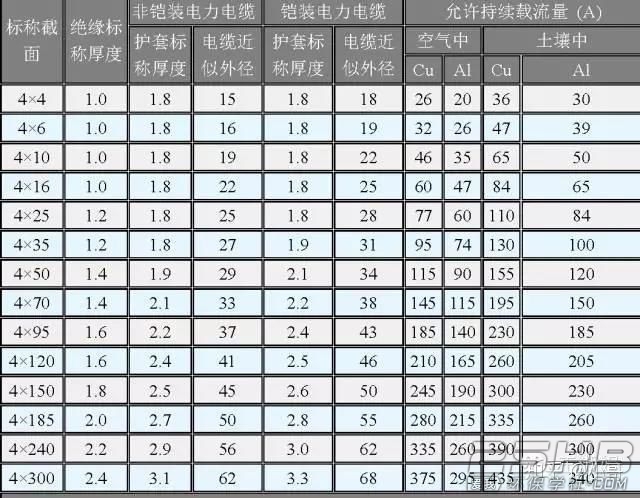

4、0.6/1kV 4芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆

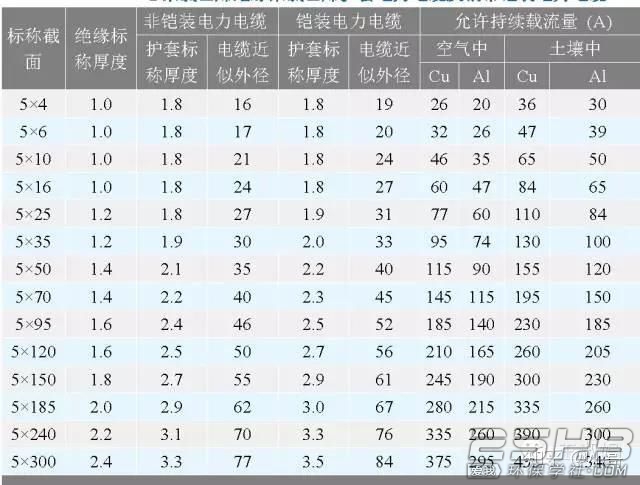

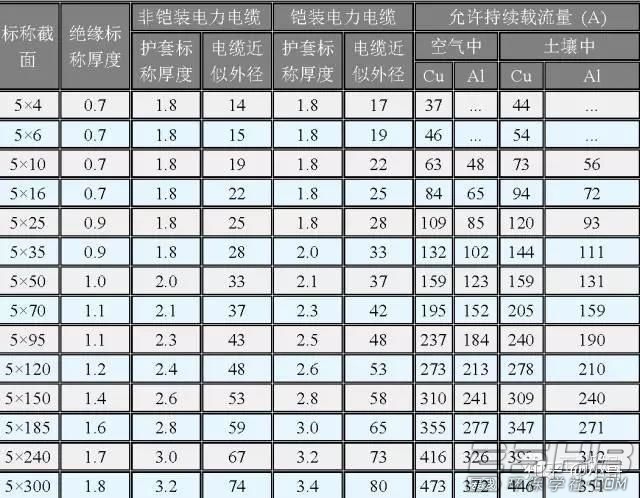

5、0.6/1kV 5芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆

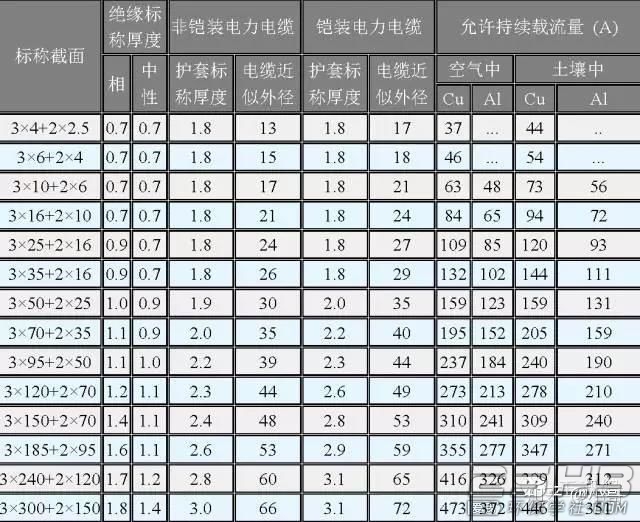

6、0.6/1kV (3+1)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆

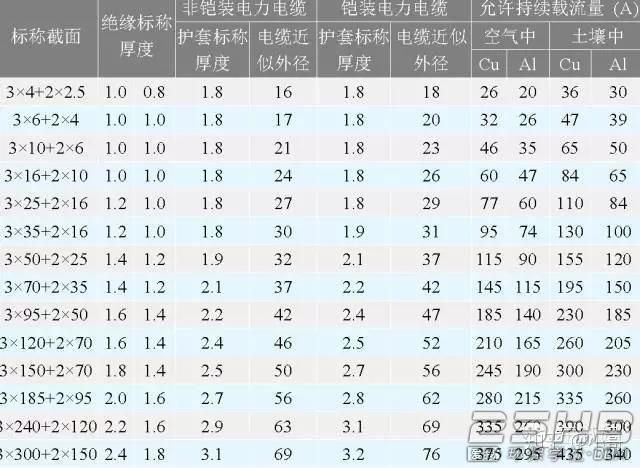

7、0.6/1kV (3+2)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆

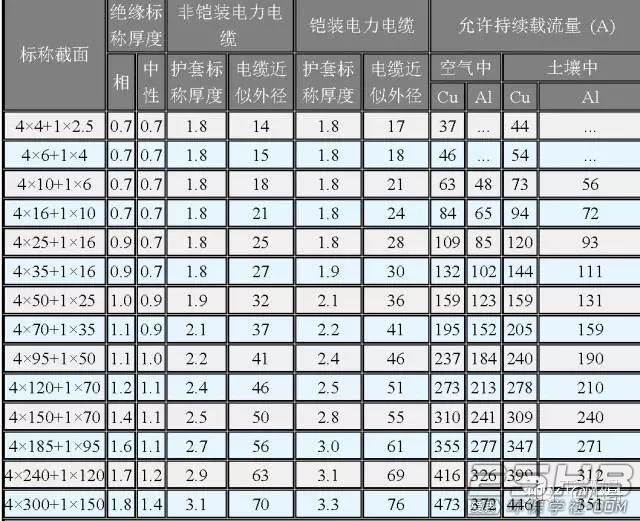

8、0.6/1kV (4+1)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆及钢带铠装电力电缆

20.6/1kV 交联聚乙烯绝缘电力电缆结构尺寸及载流量

* I! O/ S& {  M$ j

1、0.6/1kV 单芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆

2、0.6/1kV 2 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆及钢带铠装电力电缆

3、0.6/1kV 3 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆

4、0.6/1kV 4 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆

5、0.6/1kV 5 芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆

6、0.6/1kV (3+1)芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆

7、0.6/1kV (3+2)芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆

8、0.6/1kV (4+1)芯交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆和钢带铠装电力电缆

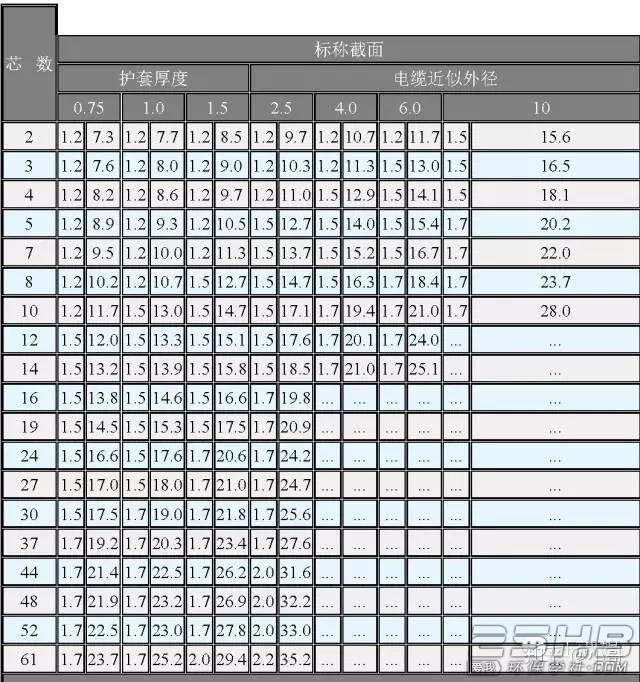

3塑料绝缘控制电缆结构

( [5 j/ v' v/ s; X4 t
: G$ x8 c) M* v: O. I# j& z6 t

1、电缆的绝缘厚度

2、聚氯乙烯绝缘聚氯乙烯护套控制电缆

3、聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆

四、电缆的主要性能

1导体的直流电阻

2交流电压试验

, t& H  a' I: p, K

2.1 电力电缆应经受下表中对应的工频试验电压5min 不击穿；其中U0 为6～8.7kV电缆试验电压按IEC60502 从2.5U0提高到3.5U0；额定电压26/35(26/45)kV 电缆按IEC60840 应经受工频65kV/30min 不击穿。

2.2 控制电缆应经受交流3000V试验电压5min不击穿。2.3 架空绝缘电缆 0.6/1kV 单芯电缆浸水1h后经受交流3500V试验电压1min不击穿。 10kV单芯电缆浸水1h后经受交流18000V试验电压1min不击穿。

/ W+ i4 ]1 L) n! o

3局部放电试验

额定电压6/6(6/10)、8.7/10(8.7/15)、26/35(26/45)kV交联聚乙烯绝缘电力电缆的局部放电试验电压按国际标准IEC60502和IEC60840从1.5U0提高到1.73U0电压下，局部放电量不超过10PC。

% t! p; Y' W5 f" c

4绝缘电阻

: L% R* ?7 f6 G8 U; L

10kV架空绝缘电缆的绝缘电阻应不小于1500MW·km;薄绝缘结构的电缆绝缘电阻应不小于1000MW·km。

* A4 l) B: K! x+ d  ?8 m

5长期连续负载电缆的允许载流量

5 S5 \, f( g: N/ I4 n

1、0.6/1kV 聚氯乙烯绝缘电力电缆允许持续载流量

2、35kV 及以下交联聚乙烯绝缘电力电缆允许持续载流量1） 0.6/1kV 交联聚乙烯绝缘电力电缆

2）6/6(6/10)kV 交联聚乙烯绝缘电力电缆

6电缆的使用特性及运行敷设条件

, i- S# P1 m8 c7 E, M/ U) G0 k( Y/ {

1、额定电压0.6/1kV 聚氯乙烯绝缘电力电缆1.1 电缆敷设温度≥0℃1.2 电缆导体的长期允许工作温度：≤70℃1.3 短路时(最长持续时间为超过5s)电缆的最高工作温度：160℃1.4 电缆允许最小弯曲半径R=15D。(D为电缆实际外径） 1.5 电缆敷设后经受直流电压3500V/15min不击穿。1.6 在空气敷设 a 单芯电缆平行敷设时的中心距离：185mm2及以下为电缆直径的2倍；240mm2及以上为90mm。 b 周围环境温度：30℃ c 不同环境温度下载流量的校正系数：

1.7 直埋敷设 a. 单芯电缆不接触敷设时，中心距离为电缆直径的2倍。 b. 周围环境温度：25℃ c. 土壤热阻系数：10℃.m/W d. 直埋深度：0.7m e. 不同环境温度下载流量校正系数：

2、额定电压26/35(26/45)kV 及以下交联聚乙烯绝缘电力电缆2.1 电缆敷设温度≥0℃

2.2 电缆导体的长期允许工作温度：≤90℃2.3 短路时(最长持续时间不超过5s)电缆的最高工作温度：250℃2.4 电缆允许最小弯曲半径R=15D。(D为电缆实际外径） 2.5 在空气中敷设a. 单芯电缆平行敷设时的中心距离：185mm2及以下为电缆直径的2倍；240mm2及以上为90mm。b. 周围环境温度：40℃c. 不同环境温度下载流量的校正系数：

2.6 直埋敷设 a. 单芯电缆不接触敷设时，中心距离为电缆直径的2倍。 b. 周围环境温度：25℃ c. 土壤热阻系数：10℃.m/W d. 直埋深度：0.7m e. 不同环境温度下载流量的校正系数：

五、电力电缆安装注意事项1 、电缆与热力管道平行安装时应保持2m的距离，交叉时应保持0.5m。

2、 电缆与其它管道平行或交叉安装时均要保持0.5m的距离。3 、电缆直埋安装时，1-35kV电缆直埋深度应不小于0.7m。4 、10kV及以下电缆平行安装时相互净距不小于0.1m，10-35kV不小于0.25m，交叉时距离不小于0.5m。5、电缆的最小弯曲半径,多芯电缆不得低于15D,单芯电缆不得低于20D(D为电缆外径)。6 、6kv及以上电缆接头 6.1 安装电缆终端头时，必须剥除半导电屏蔽层，操作时不得损伤绝缘，应避免刀痕及凹凸不平的情况，必要时要用砂纸磨平；屏蔽端部应平整，并要把石墨层(碳粒)清除干净。 6.2 塑料绝缘电缆端头铜屏蔽和钢铠必须良好接地，对短线路也应遵循这项原则，避免三相不平衡运行时钢铠端部产生感应电动势，甚至“打火”及燃烧护套等事故。接地引出线要采用镀锡编织铜线，和电缆铜带连接时应用烙铁锡焊，不宜用喷灯封焊，以免烧损绝缘。 6.3 三相铜屏蔽应分别与地线相连，注意屏蔽接地线和钢铠接地线应分别引出，相互绝缘，焊接地线的位置应尽量靠下。7 、对电缆终头和中间接头的基本要求：a. 导体连接良好；b. 绝缘可靠，推荐采用辐照交联热收缩型硅橡胶绝缘材料；c. 密封良好；d. 足够的机械强度，能适应各种运行条件。8 、电缆端头必须防水，以及其它腐蚀性材料的侵蚀，以防因水树引起绝缘层老化而导致击穿。9 、电缆的装卸必须使用吊车或叉车，禁止平运、平放，大型电缆安装时须使用放缆车，以免电缆受外力损伤或因人工拖动而擦伤绝缘层。10 、电缆如因故不能及时敷设时，应将其放在干燥地方贮存，防止日光曝晒，电缆端头进水等。
