[问题求助] 关于集气罩排气量的计算?

  [复制链接]
panwf 发表于 2019-11-8 15:07:23 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题 · 来自 浙江杭州

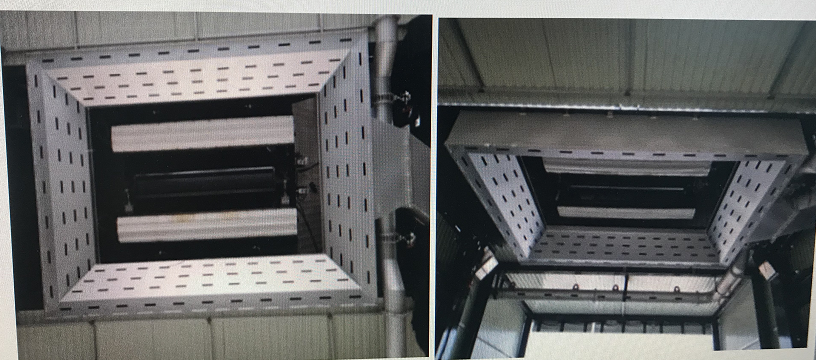

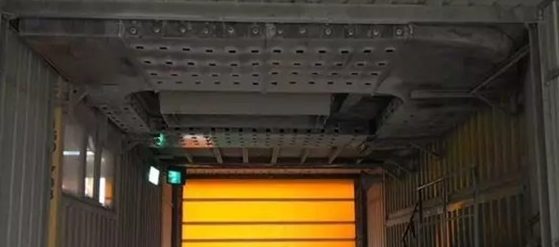

有谁知道这种多孔结构的集气罩排气量和压损的计算方法吗?

精彩评论6

admin 发表于 2019-11-8 15:29:49 | 显示全部楼层 · 来自 浙江杭州
这罩子目测截面积不小。一般扬尘或烟气按罩子截面积风速0.5——2m/s。扬尘大的取大值,有温度的有上浮力的取小值;然后结合罩子开孔多少计算截面积风速,得出风量,两风量差不多即可。罩子的主要作用和目的就是用合适的风量完全补集扬尘或烟气。。。
另外压力损失:一般罩子外余压有300-500Pa即可,罩子阻力大约有百十Pa。然后是管网阻力大约1000Pa,设备阻力1000Pa,所以选风机压头一般在3000Pa-4000Pa;具体官网阻力损失靠手册计算(一个弯头大约50Pa左右,此处就不一一细说了),以上只是个人经验。供参考
admin 发表于 2019-11-8 15:29:34 | 显示全部楼层 · 来自 浙江杭州
这个打孔或条形的吸风罩,一般是在侧吸风或底吸风上使用,吸风口风速比常规的顶吸风要快,吸风均匀性和效果比较好,一般我们取值如下:
有机废气:1.5-2.0m/s左右;
酸碱废气:1.8-2.2m/s左右;
轻质粉尘:2.0-2.4m/s左右;
重质粉尘:2.5-2.8m/s左右;

无毒烟气:1.4-2.0m/s左右;
有毒烟气:2.0-2.8m/s左右;


风量计算=单孔面积X数量X风速X3600
15172009850 发表于 2020-1-7 10:04:18 | 显示全部楼层 · 来自 湖北武汉
只能算一个孔的面积再乘数量,总风量=总面积*设计风速(一般0.8-1.2m/s)*3600
lxfzu 发表于 2020-2-28 21:51:31 | 显示全部楼层 · 来自 福建福州
孔并联,压损按单孔计算,计算方法和开放口的计算方法一样,供参考
ojfojf 发表于 2020-3-16 11:52:41 | 显示全部楼层 · 来自 广东东莞
考虑整体换气吧,从孔面积算有点舍本逐末。
13731725799 发表于 2020-3-31 15:32:08 | 显示全部楼层 · 来自 河北
每一个孔的面积乘以数量就是总的吸尘罩有效面积
