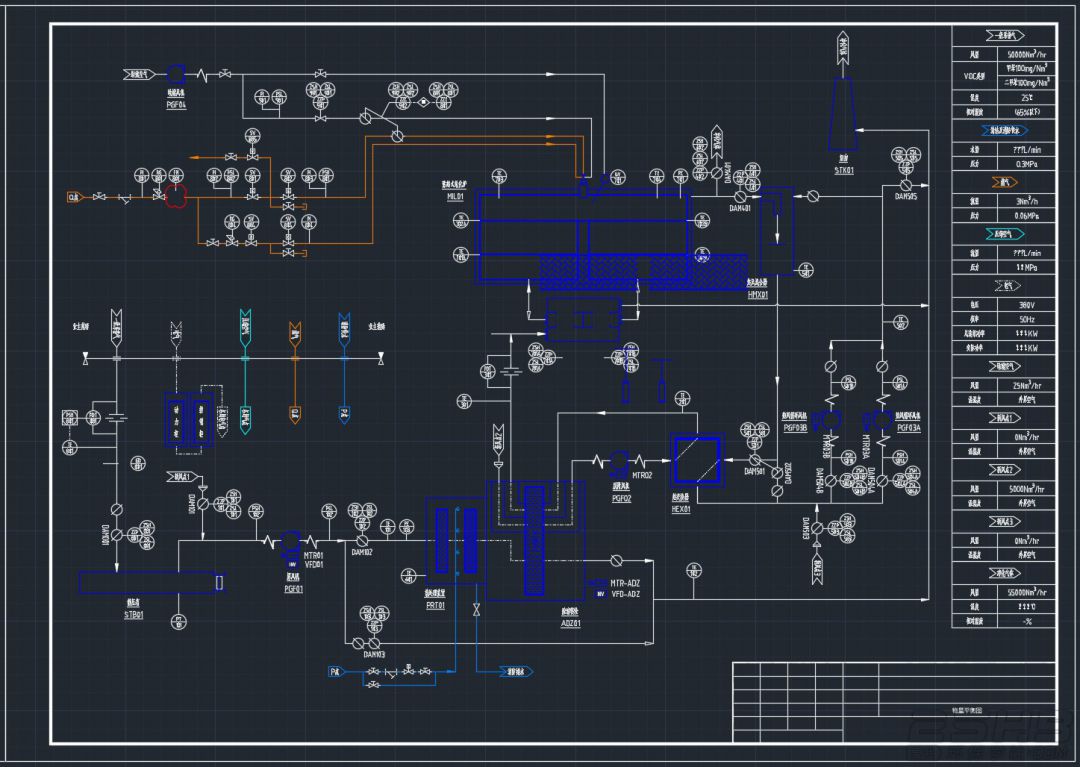

[废气图纸] 基本转轮浓缩+RTO工艺CAD平面流程图

    [复制链接]
6501 69
13913329799 发表于 2018-6-22 10:44:28 | 只看该作者 |只看大图 |阅读模式 打印 上一主题 下一主题
文件说明:沸石转轮+RTO工艺
产品特点:
1、选用日本进口Nichias或者西部技研分子筛转轮,最大浓缩比25:1
2、降温系统(保证转轮的吸附效率),如有需要
3、过滤器:多重过滤(中效、高效等)
4、脱附热源:直接通过RTO炉膛高温换热或者加热箱单独供热,南京颐维研发;燃烧器(Eclipse或者MAXON),美国;
5、转轮分子筛更换周期:12年以上
6、高温热洗,保证分子筛使用效率
工艺原理:
VOCs废气通过沸石浓缩转轮后,能有效被吸附于沸石中,达到去除的目的。经过沸石吸附的挥发性气体被洁净后直接通过烟囱排放到大气中,转轮持续以1-6转/小时的速度旋转,同时将吸附的挥发性有机物传送至脱附区,于脱附区中利用一小股加热气体将挥发性有机物进行脱附,脱附后的沸石转轮旋转至吸附区,持续吸附挥发性有机气体。脱附后的浓缩有机废气送至焚化炉进行燃烧转成二氧化碳及水蒸气排放至大气中。

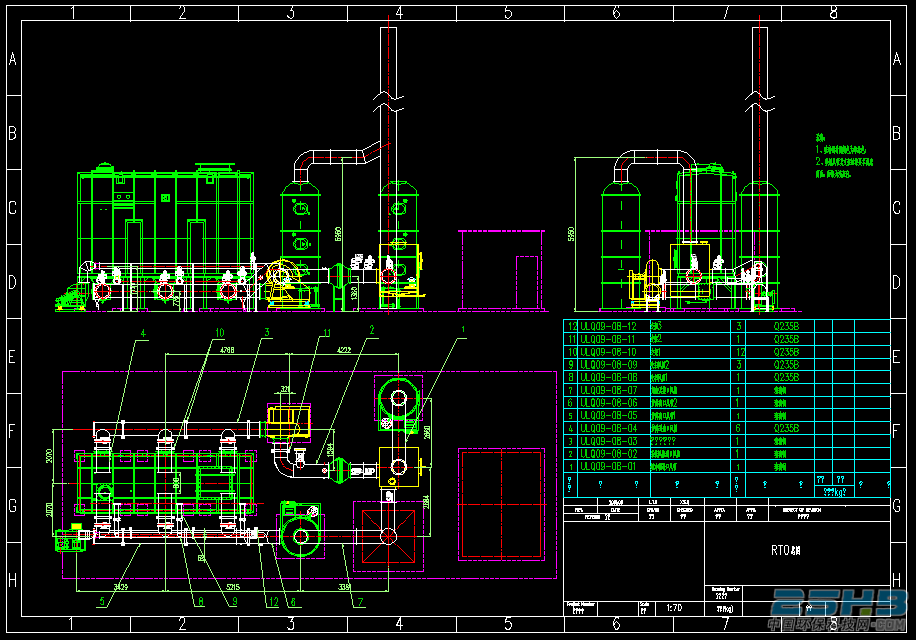

主机布置图:

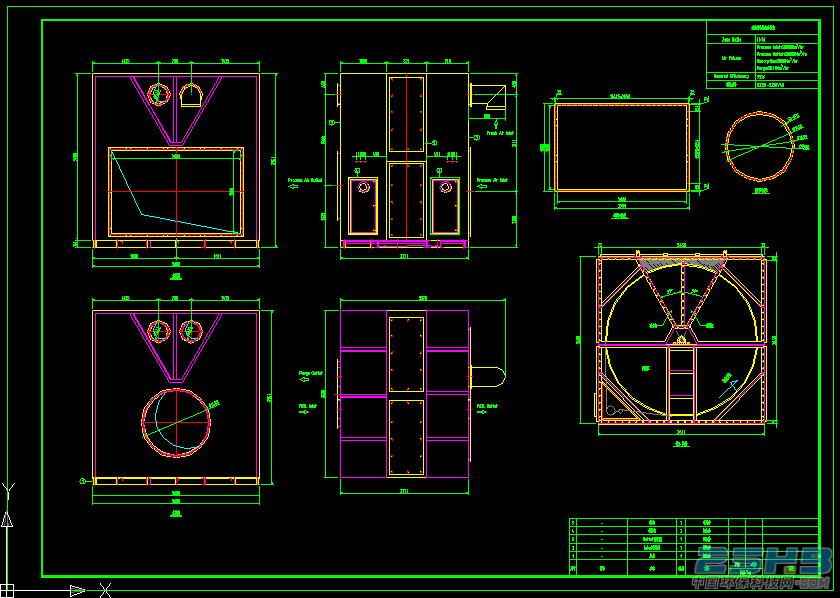

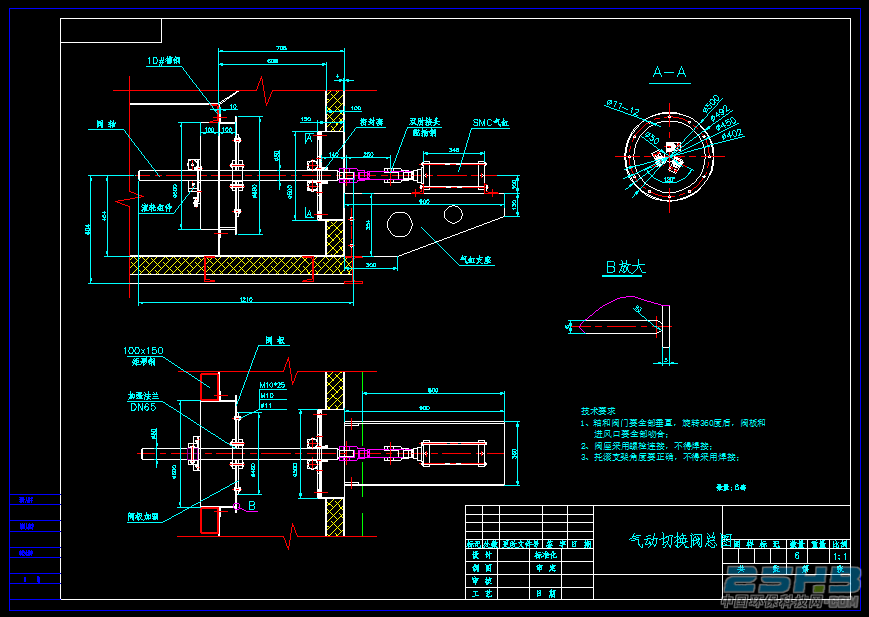

主机加工制作图:

下载地址:

20170612-205948-00437.dwg

1.01 MB, 下载次数: 80, 下载积分: 金币 -6

20170612-211017-77957.dwg

333.54 KB, 下载次数: 65, 下载积分: 金币 -6

20171105-113956-64084.dwg

500.59 KB, 下载次数: 71, 下载积分: 金币 -6

20171109-164812-77331.dwg

709.53 KB, 下载次数: 66, 下载积分: 金币 -6

20171114-163910-25162.dwg

352.77 KB, 下载次数: 61, 下载积分: 金币 -6

20171115-114019-86730.dwg

4.9 MB, 下载次数: 88, 下载积分: 金币 -6

20171206-112005-08229.dwg

2.46 MB, 下载次数: 61, 下载积分: 金币 -6

20171218-170555-84678.dwg

243.01 KB, 下载次数: 46, 下载积分: 金币 -6

20171219-143030-41609.dwg

5.79 MB, 下载次数: 78, 下载积分: 金币 -6

acad.lsp

3.48 KB, 下载次数: 11, 下载积分: 金币 -6

参与人数 1金币 +10 收起 理由
admin + 10 值得推荐

查看全部评分总评分 : 金币 +10
